Системи компенсації реактивної енергії
Будь-яке підприємство (індустріальне, комунальне, побутове) для роботи свого електрообладнання споживає енергію, яку отримує з електричних мереж. Чим більша потужність електроустановок на об’єкті, тим більше енергії треба отримувати.
Як відомо, підприємства отримують від постачальників електроенергії два типа енергії - активну, яка йде на корисну роботу обладнання, та реактивну, без якої трансформатори, дроселі, асинхронні двигуни, працювати не зможуть.
Не дивлячись на те, що, по суті, реактивна енергія не є корисною, вона потрібна для роботи більшості електроприводів. Але, потрібна вона у невеликих обсягах. Бо, інакше, вона стає паразитарною, та споживання реактивної енергії, що перевищує розрахункові показники призводить до зменшення пропускної спроможності всіх елементів електричної мережі об’єкту, та до додаткових втрат напруги і енергії.
В процесі своєї роботи більшість електроприладів (з індуктивною складовою) генерують додаткову реактивну енергію, яка потрапляє в електромережу об’єкту, та значно погіршує якість споживаємої електроенергії, зменшуючи у її складі кількість активної енергії.

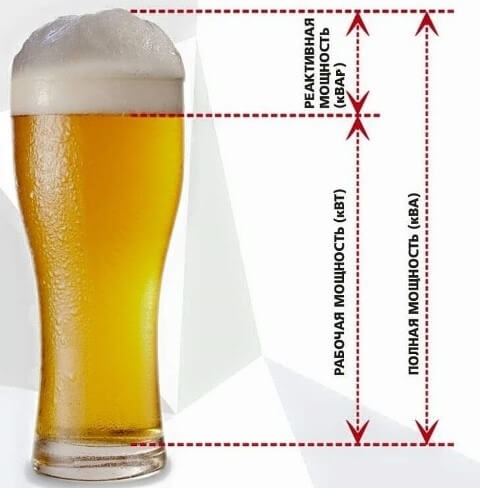

Це, як на прикладі бокалу з пивом,- Ви купуєте бокал стандартної ємності, але корисна кількість пива залежить від прошарку піни:
Тому, якщо електроустановки на Вашому підприємстві генерують зайву кількість реактивної потужності, Ви вимушені збільшувати кількість отриманої електроенергії, яка потрібна для нормальної роботи всіх електроспоживачів на підприємстві.
Тобто, Ви значно переплачуєте за спожиту електроенергію.
Але, це не єдина проблема зайвої реактивної енергії.
Реактивна енергія викликає ще ряд значних проблем:
- Значні втрати потужності на лініях передачі та силовому обладнанні
- Значні перепади напруги у внутрішній мережі об’єкту (вище допустимих норм)
- Необхідність збільшення габаритної потужності генераторів, перерізу кабелів, потужності силових трансформаторів
!
І дуже важливо,- зайва реактивна енергія, разом з нелінійним спотворенням форми току та напруги, викликає нетипову роботу електрообладнання, особливо електродвигунів з частотно-регульованим приводом. Що дуже часто призводить до виходу з ладу коштовного технологічного обладнання, облаштованого такими типами двигунів. Тоді, як механіки та електрики не можуть зрозуміти,- в чому причина виходу з ладу технологічного устаткування?
В умовах експлуатації об’єктів різного профілю діяльності для зниження споживання реактивної енергії реалізують ряд технічних заходів: заміну на меншу потужність малозавантажених асинхронних двигунів, обмеження холостої роботи двигунів, зварювальних трансформаторів і т.д. Такі заходи покращують роботу мереж, але не забезпечують найбільш економічні режими електропостачання та електроспоживання. Це досягається застосуванням компенсуючих установок.
Найбільш дієвим та ефективним засобом зниження споживаної з мережі реактивної енергії є застосування установок компенсації реактивної потужності - конденсаторних установок.
Використання конденсаторних установок для компенсації реактивної потужності дозволяє:
- Розвантажити лінії електропередачі, трансформатори, та розподільне обладнання
- Значно покращити якість споживаємої електроенергії, знизивши, в тому числі рівень верхніх гармонік
- Знизити споживання електроенергії, а, відповідно, зменшити витрати на її оплату
- Стабілізувати рівень напруги на всій протяжності лінії електропередачі, до якої підключена установка компенсації
- Зменшити несіметрію фаз
- Знизити ризики аварій у мережі, та передвчасного виходу з ладу технологічного обладнання
Безумовно, до вибору типів конденсаторних установок, та їх параметрів треба підходити індивідуально. Силова мережа кожного підприємства, та кожен конкретний сегмент цієї силової мережі має свій специфічний режим навантаження, що вимагає глибокого і ретельного аналізу вузькопрофесійними фахівцями. Тому при покупці конденсаторної установки підвищення коефіцієнту потужності, розробнику / виробнику необхідно надати дані з електроаудиту, який можна провести силами своїх інженерів-електриків або делегувати профільній структурі.

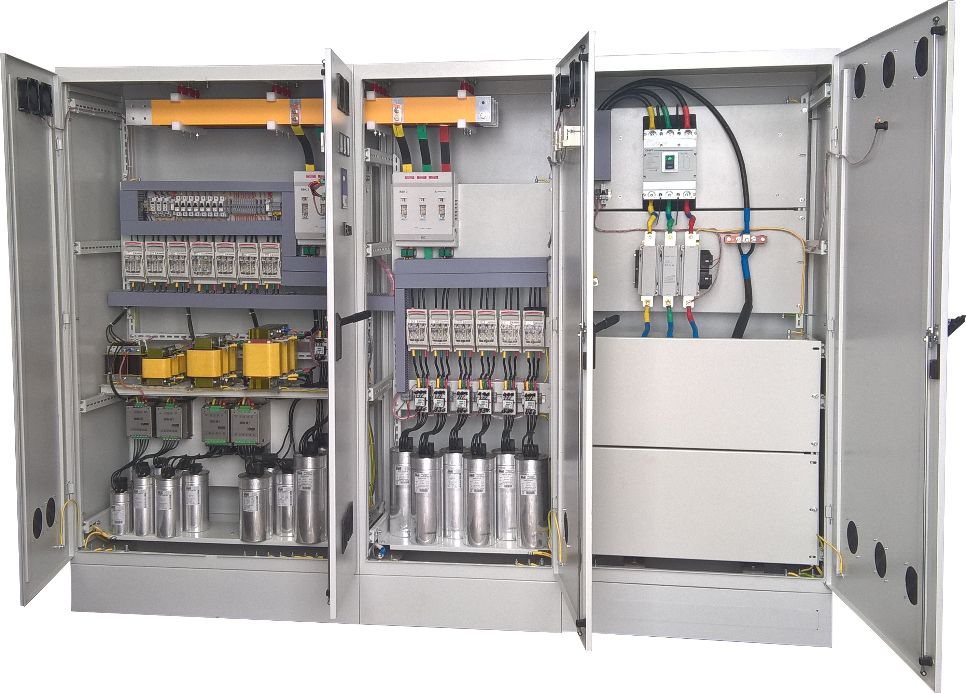

Представляємо Вам автоматизовані багатоступеневі конденсаторні установки компенсації реактивної потужності ActiVPower розробки та виробництва нашої компанії
Автоматизовані багатоступеневі конденсаторні установки компенсації реактивної потужності (УКР) ActiVPower призначені для компенсації реактивної потужності навантаження споживачів та підтримки завданого значення коефіцієнта потужності (cos fi) в електричних мережах трифазного змінного струму напругою 0.4 (0.38); 0,6 (0,66); 6,0 та 10,5 кВ і частотою 50 Гц
УКР ActiVPower оснащені дросельними фільтрами захисту від струмів вищих гармонік, та працюють в електричних мережах з високим коефіцієнтом нелінійних спотворень
УКР ActiVPower використовуються в системах електроживлення індустріальних та комунальних підприємств, в електромережах міського електротранспорту (трамвай, тролейбус, метрополітен, міська електричка), та в системах електроживлення різноманітних побутових об’єктів (багатоквартирні будинки; котеджні містечка; товариства та кооперативи)
Технічні характеристики низьковольтових
автоматизованих багатоступеневих УКР ActiVPower
| Найменування параметру | Значення |
|---|---|
| Номінальна напруга, В | 400; 440; 660 |
| Діапазон номінальних потужностей установок УКР, кВАр | 50 - 1600 |
| Кількість ступенів регулювання потужності | 4 - 12 |
| Підтримує значення cos fi в автоматичному режимі | 0,75 – 0,98 |
| Ступінь захисту у відповідності до ГОСТ 14254-96 | IP31 |
| Температурні режими | -20/+40 0С |
| Вентиляція внутрішнього об’єму | Автоматична система вентиляції |
Технічні характеристики високовольтових
автоматизованих багатоступеневих УКР ActiVPower
| Найменування параметру | Значення |
|---|---|
| Номінальна напруга, кВ | 6,3; 10,5 |
| Діапазон номінальних потужностей установок УКР, кВАр | 50 - 4000 |
| Кількість ступенів регулювання потужності | 4 - 8 |
| Підтримує значення cos fi в автоматичному режимі | 0,75 – 0,98 |
| Ступінь захисту у відповідності до ГОСТ 14254-96 | IP31 |
| Температурні режими | -20/+40 0С |
| Вентиляція внутрішнього об’єму | Автоматична система вентиляції |
Застосування автоматизованих багатоступеневих установок компенсації реактивної потужності УКР ActiVPower є сучасним рішенням, необхідним для відновлення якості електроенергії, збереження технологічного та силового електрообладнання, та зменшення витрат на споживання електроенергії в електросистемах промислових та комунальних підприємств, торгівельно-розважальних та офісних центрів, медичних закладів, підприємствах міського електротранспорту та освітлення, різноманітних побутових об’єктах
Зверніться до нас, ми допоможемо Вам встановити причини проблем з електроенергією у електросистемі Вашого об’єкту (проводимо Електрообстеження). На підставі проведених інструментальних досліджень ми зробимо розрахунки параметрів необхідних на Вашому об’єкті систем компенсації реактивної потужності, запропонуємо сучасні рішення до впровадження, змонтуємо ці системи, та будемо сервісно супроводжувати їх експлуатацію.
